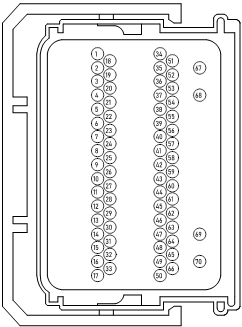

Pin # | Circuit # | Color | Gauge | Function | Qualifier | Used | 1 | | | | | | 0 |
2 | RE320 | BU | 22 | CTRL MOD. - POWERTRAIN # MASS AIR FLOW SEN. LH BANK OR 1ST BANK (SIGRTN) | | 1 |
3 | | | | | | 0 |
4 | | | | | | 0 |
5 | | | | | | 0 |
6 | | | | | | 0 |
7 | CDC12 | YE | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | | 1 |
8 | | | | | | 0 |
9 | | | | | | 0 |
10 | | | | | | 0 |
11 | | | | | | 0 |
12 | CH302 | WH-BN | 20 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) | | 1 |
13 | CCB08 | VT-WH | 20 | SWITCH - BRAKE ON/OFF (BPP) NORMAL OPEN | | 1 |
14 | CDC15 | VT | 20 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) | | 1 |
15 | | | | | | 0 |
16 | CDC35 | BU-WH | 18 | SWITCH - IGNITION # START | | 1 |
17 | CMC29 | GN-VT | 22 | SWITCH - RIDE CONTROL SWITCH SELECT | | 1 |
18 | CEC01 | WH-BU | 20 | CTRL MOD. - COOLING FAN CONTROL | | 1 |
19 | VE225 | YE-OG | 22 | FUEL PUMP COMMAND (FPC) | | 1 |
20 | CE114 | GN-BU | 20 | CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) CANISTER VENT VALVE (CANV) | | 1 |
21 | CE608 | VT-GN | 20 | RELAY - FUEL PUMP | | 1 |
21 | CBB38 | GY-BU | 20 | FUSE - 38 OR CIRCUIT BREAKER | 5.8L | 1 |
22 | | | | | | 0 |
23 | CET35 | BN | 22 | SWITCH - TRANSMISSION SHIFT # UP | 5.0L | 0 |
24 | CET42 | GN-VT | 22 | SWITCH - TRANSMISSION SHIFT # DOWN | 5.0L | 0 |
25 | VE521 | WH-GN | 20 | MONITOR - FUEL PUMP # 2 (FPM2) | 5.8L | 1 |
26 | | | | | | 0 |
27 | | | | | | 0 |
28 | VE701 | YE-OG | 22 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | | 1 |
29 | VE702 | BU-WH | 22 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | | 1 |
30 | | | | | | 0 |
31 | VH433 | VT-OG | 20 | TRANSDUCER - A/C PRESSURE (ACPT) | | 1 |
32 | VE518 | BN-WH | 22 | MONITOR - FUEL PUMP (FPM) | | 1 |
33 | | | | | | 0 |
34 | CEC02 | GN-BU | 20 | CTRL MOD. - COOLING FAN CONTROL | | 1 |
35 | | | | | | 0 |
36 | VE751 | BN-VT | 20 | SENSOR - INTAKE AIR TEMPERATURE 2ND (IAT2) | 5.8L | 1 |
37 | CDC54 | WH-GN | 18 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | | 1 |
38 | CE302 | YE-BU | 22 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | | 1 |
39 | | | | | | 0 |
40 | VE807 | YE-VT | 20 | SENSOR - MASS AIR FLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) | | 1 |
41 | | | | | | 0 |
42 | CBB45 | YE | 20 | FUSE - 45 OR CIRCUIT BREAKER | | 1 |
43 | | | | | | 0 |
44 | RE136 | VT-GN | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPRTN1) | | 1 |
45 | LE136 | GN-OG | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPVREF1) | | 1 |
46 | CE509 | YE-GN | 20 | SWITCH - BRAKE PEDAL # CRUISE CONTROL DEACTIVATION (BPS) | | 1 |
47 | VE740 | VT-GY | 20 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | | 1 |
48 | RES08 | GN-BN | 22 | CTRL MOD. - POWERTRAIN # CRUISE CONTROL COMMAND RETURN (SCCSRTN) | | 1 |
49 | | | | | | 0 |
50 | GD119 | BK-BU | 18 | GROUND - ENGINE COOLING FAN BRACKET | | 1 |
51 | CE918 | GN-BN | 20 | RELAY - CHARGE AIR COOLER (CAC) | 5.8L | 1 |
52 | LE423 | GN-VT | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) | | 1 |
53 | CDC10 | BU-OG | 20 | CTRL MOD. - POWERTRAIN # GENERATOR REGULATOR CONTROL (GENRC) | | 1 |
54 | | | | | | 0 |
55 | | | | | | 0 |
56 | RE405 | GN-WH | 20 | SWITCH - RIDE CONTROL SWITCH RETURN | | 1 |
57 | | | | | | 0 |
58 | VDB05 | WH | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | | 1 |
59 | VDB04 | WH-BU | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | | 1 |
60 | RE137 | YE-GN | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) | | 1 |
61 | LE137 | BU-GY | 22 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) | | 1 |
62 | SBB23 | WH-RD | 20 | FUSE - 23 OR CIRCUIT BREAKER | | 1 |
63 | CDB08 | BN | 22 | CONNECTOR - DIAGNOSTIC # FLASH EEPROM POWER SUPPLY (FEPS) | | 1 |
64 | VES10 | WH | 22 | SWITCH - CRUISE CONTROL COMMAND (SCCS) | | 1 |
65 | VE922 | VT-GN | 22 | TRANSDUCER - FUEL TANK PRESSURE (FTP) | | 1 |
66 | LE230 | BN-BU | 22 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (VREF) | | 1 |
67 | CBB47 | GN-BU | 20 | FUSE - 47 OR CIRCUIT BREAKER | | 1 |
68 | CBB47 | GN-BU | 20 | FUSE - 47 OR CIRCUIT BREAKER | | 1 |
69 | GD119 | BK-BU | 18 | GROUND - ENGINE COOLING FAN BRACKET | | 1 |
70 | GD119 | BK-BU | 18 | GROUND - ENGINE COOLING FAN BRACKET | | 1 |
